Motor aşırı yük korumasından hangi bileşen sorumludur?

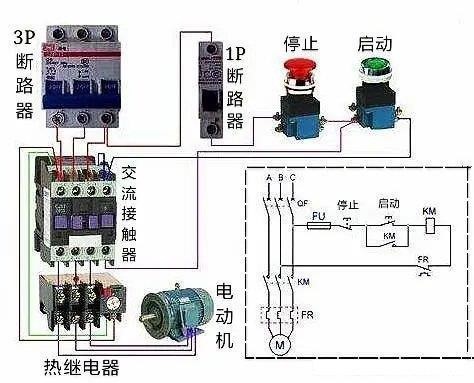

Motor termal koruması genellikle termal aşırı yük rölesi olarak bilinir. TA termal rölesi elektrikli bileşenleri kontrol etmek ve korumak için kullanılır; Çalışma prensibi, hareket mekanizmasını çalıştırmak için akımın termal etkisini kullanmak, kontrol devresindeki AC kontaktör bobininin gücünü kaybetmesine ve bağlantısının kesilmesine neden olmak, böylece devrenin ana devresine seri olarak bağlanan güç kaynağını kesmektir. Gerçek nesne diyagramı aşağıdaki şekilde gösterilmektedir.

TA esas olarak elektrik motorlarının aşırı yük koruması için kullanılır ve bazı termik röleler ayrıca faz hatası koruması ve akım dengesizliği koruma fonksiyonlarına da sahiptir. Şematik diyagramda termik rölenin her bir parçasının grafiksel ve metinsel sembolleri aşağıdaki şekilde gösterilmektedir.

Toplamda iki termal eleman vardır ve TA, bimetalik bir şerit ve bimetalik şeridin dışını çevreleyen bir direnç telinden oluşan termal rölenin ana parçasıdır. Bimetalik plakalar, farklı genleşme katsayılarına sahip iki metal plakadan kaynaklanır. Normal çalışma sırasında, üç takım direnç kablosu doğrudan motor yükünün üç-faz devresine seri olarak bağlanır. Normalde kapalı kontak, motor kontrol devresinin kontaktör bobin dalına bağlanır. Motor bobininin sargısı aşırı yüklendiğinde ve aşırı akıma neden olduğunda ve belirli bir süre sonra, ısıtma elemanının ürettiği ısı, bimetalik şeridi bükmeye ve yalıtım kılavuz plakasını belirli bir mesafe kadar sağa hareket edecek şekilde itmeye yeterlidir. Kılavuz plakası ayrıca sıcaklık dengeleme plakasını kolsuz olarak iterek hareketli kontağın ve statik kontağın açılmasına neden olur, böylece motor devresindeki AC kontaktörünü keser ve onu serbest bırakır, üç-fazlı ana güç kaynağını keser ve motoru aşırı yükten ve motorun yanmasından kaynaklanan yüksek sıcaklıktan korur.

Elektrik kesildikten sonra termik röle soğumaya başlar. Bir süre sonra bimetalik şerit orijinal durumuna döner ve eski haline döner ve yayın etkisi altında kontak otomatik olarak sıfırlanır. Bu tip termik röle manuel olarak da sıfırlanabilir. Bu noktada vida belirli bir konuma kadar gevşetildiği ve kontak belirli bir açının ötesinde döndüğü sürece bimetalik şerit soğusa bile kontak otomatik olarak sıfırlanamaz ve sıfırlama düğmesine basılarak manuel olarak hareket ettirilip yer değiştirmeye zorlanması gerekir. Bu, motorun yeniden çalışmasını önlemek için arızanın çözülmediği durumlarda gereklidir.

Termal rölelerin makul seçimi ve yanlış kullanımı, elektrikli ekipmanların güvenli çalışmasını doğrudan etkiler. Bu nedenle kurulum sırasında aşağıdaki hususlar vurgulanmalıdır: ① Termal rölelerin kurulumu ve kablo bağlantıları yapılırken, devre arızasını veya termal rölenin çalışma özelliklerini etkileyen aşırı kontak direncini önlemek için kontak yüzeyindeki kir çıkarılmalıdır.

② Termik rölenin ana devre bağlantı kabloları, bağlantı terminallerinin ve tellerinin ısınması nedeniyle termik rölenin normal çalışmasını etkilememek için çok ince olmamalıdır. ③ Termal röleler diğer elektrikli cihazlarla birlikte kurulmamalı, ancak diğer elektrikli cihazların ısınmasından diğer çalışma özelliklerinin etkilenmesini önlemek için diğer elektrikli cihazların çıkışının altına monte edilmelidir.
